防松墊圈NORD LOCK簡介

Nord Lock的防松原理

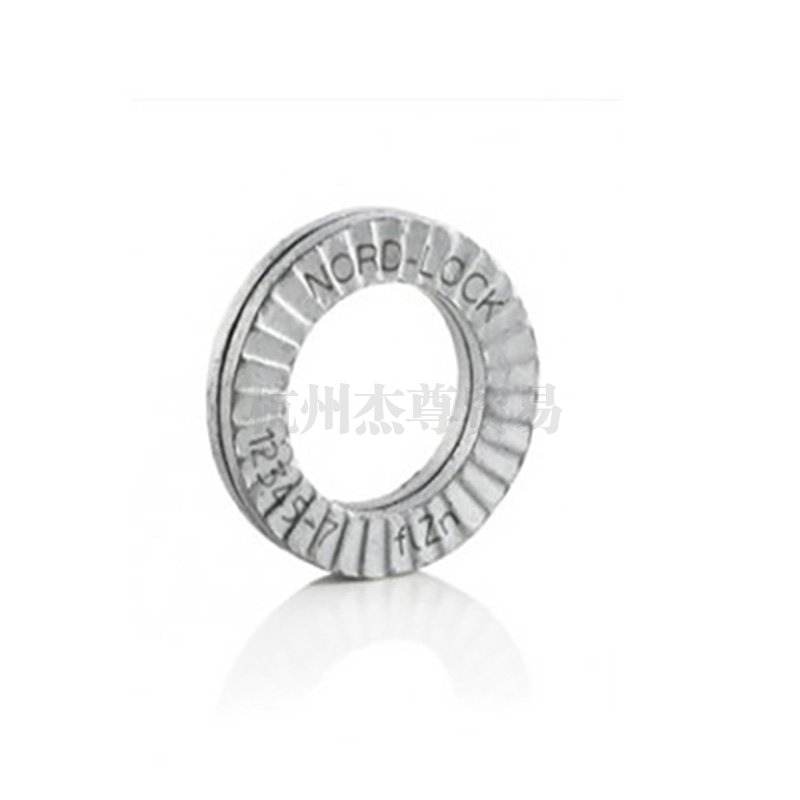

 NORD LOCK墊片通過楔形自鎖的機械鎖緊技術進行防松緊固，而非靠摩擦力防松。如下圖所示，該產品由一對墊片組成，兩片之間通過升角角度(α)的齒形面相互咬合，其反面為放射狀齒。由于角度(α)大于螺紋的升角(β)，如果沒有足夠大的扭矩致使螺栓拉伸變形，相互咬合的齒面無法相互跨越，而且與連接件及螺栓接觸的放射狀的齒會防止他們之間接觸面的相互滑動，有效地阻止了螺絲的松動。NORD LOCK可確保承受劇烈振動以及動態載荷下的緊固連接，一勞永逸地解決防松難題，該系統既安全又有效而且結構簡單。

NORD LOCK防松墊圈的實用性和可靠性創造巨大效益

●產品優點

     具有很高的鎖緊力，確保緊固效果

◎NORD LOCK防松墊圈不是通過摩擦力防松，鎖緊效果不受潤滑劑的影響，反而可以獲得更加精確的鎖緊力

◎使用標準的工具就可以高效輕易安裝和取下墊圈

◎NORD LOCK防松墊圈可重復使用

◎墊圈很硬，能夠承受和分散很大的載荷

◎大外徑的SP規格墊圈用于解決大孔、長孔及較軟母體連接件的緊固防松。外徑大而提高承載面積，降低對母體承載強度的要求。

◎可與最高12.9級 (ASTM A547) 的螺栓配合使用{進口波形彈簧}

◎即使是在鎖緊長度很小的情況也可獲得可靠的鎖緊效果

◎無論鎖緊力的大小，都可以緊固防松而不需要反復點檢

◎顯著的鎖緊功能，是有效決題問解的現代的技術方案

●潛在長期的效益

      在產品長期的運行過程中，由于NORD LOCK防松墊圈確保運行可靠性，可以降低維修成本，同時減少停產、意外事故、索賠等事件，可以減少龐大的潛在成本，為企業獲得巨大效益。

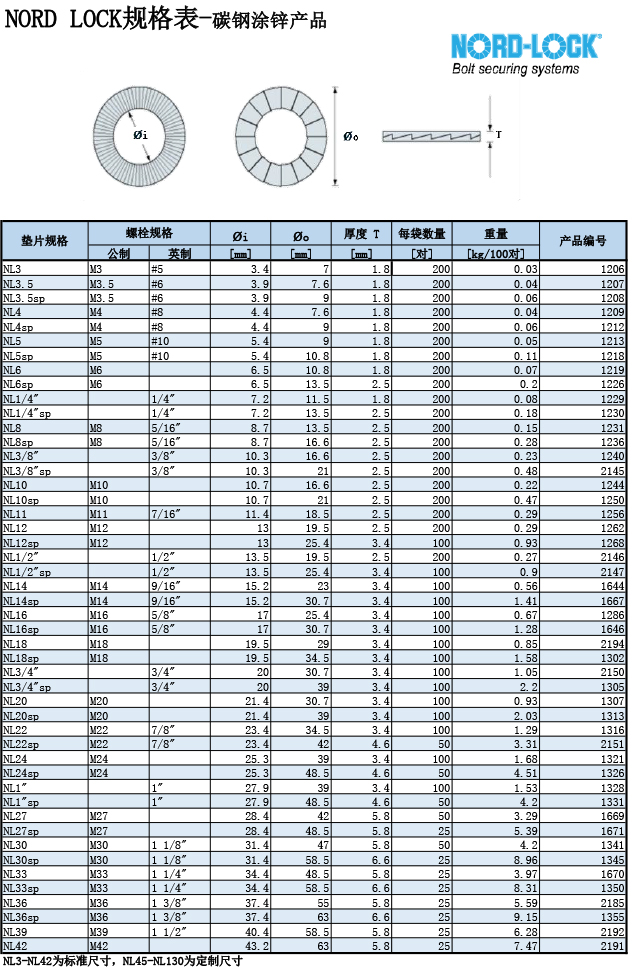

Nord Lock碳鋼墊圈規格表.pdf
