永不松動螺母（hard-lock）的原理

發布日期：2019-08-01 作者：杭州杰尊貿易有限公司點擊：

自從1550年發明了螺絲螺母這種緊固件之后，人們就一直在探索著防松動的技術，很多很多的事故都是因?yàn)橐活w小小的螺絲松了掉了導致的。

人類是為了螺絲螺母的防松動費盡周折，在各種腦洞大開之后逐漸形成了三種比較成熟的防松方法：摩擦防松、機械防松和永久防松。

這三種防松方法都有個各自的優劣，其中永久防松是不可拆卸防松，摩擦、機械防松是可拆卸防松。

常見的機械防松方法有止動墊圈、開口銷等等。常見的摩擦防松一般是利用墊圈、自鎖、雙螺母等等。

這幾種防松方法是比較常見的，而且應用都很廣泛，正常情況下一個緊固件會用其中的一種防松方法，而且這種防松模式一目了然。但是，但是有一個特例也就是標題中提到的hard-lock螺母，一般人還真說不清它是用的機械防松還是摩擦防松的方法。不多上直接上圖紙

在螺栓螺母連接中，防松是一個很重要的話題。由于螺栓連接不可能只是承受靜態載荷，往往是承受復雜的交變載荷、剪切載荷等，這樣就需要考慮螺栓的防松。

各家企業在防松方面都有研究，前段時間網絡上出現日本hardlock防松螺母引起了軒然大波，全球鐵路上的很多防松螺母都是用到這個產品，中國高鐵技術發展很快，像一些基礎的零件還是要需要進口。

另外，防松效果比較好的一種墊圈叫NORD-LOCK，墊圈由兩片組成，供貨時一般把兩片用膠水粘結在一起，墊圈的硬度比較高，往往比螺栓螺母的硬度還要高，墊圈與螺栓螺母接觸的一面會嵌入到螺栓螺母中，這樣墊圈和螺栓螺母之間就不會產生轉動的可能。

現在已經發展了螺栓螺母的NORD LOCK 類型，就是螺栓螺母本身會加工成帶齒的一部分，另一部仍然與墊圈一致。墊圈的硬度非常高，能夠與最高12.9級的螺栓使用，如10.9級的螺栓硬度范圍為320-380HV，而高墊圈的硬度是HV465以上。

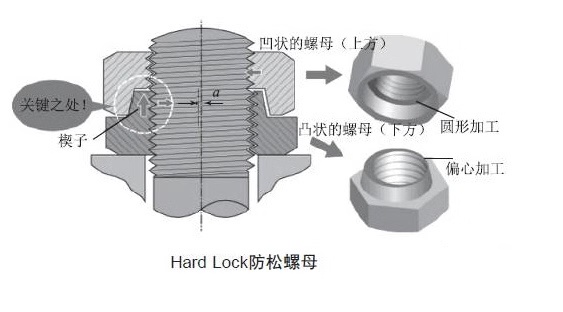

Hard-lock防松螺母

日本Hard-lock防松螺母結合雙螺母和凹凸螺母的防松原理并加以改進。上方螺母是凹螺母，按照標準螺母方法加工，不偏離中心。下方螺母是凸螺母，加工時中心稍許偏離中心，形成在縫隙間打入楔子的功效，防止螺紋松動。在下螺母偏心的情況下，上螺母對下螺母進行壓緊，增大壓緊力。在振動情況下即使螺母出現橫向錯動，上螺母在任何方向依然對下螺母進行壓緊。號稱永不松動！
